产品介绍

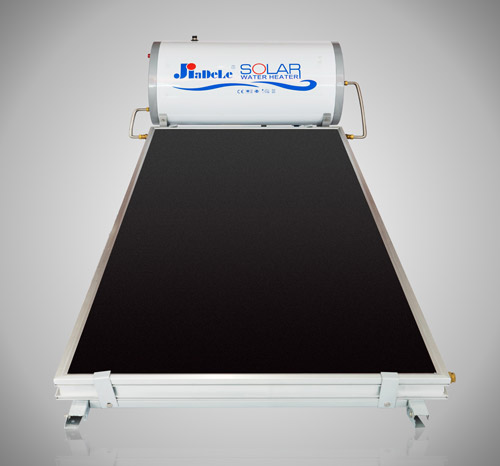

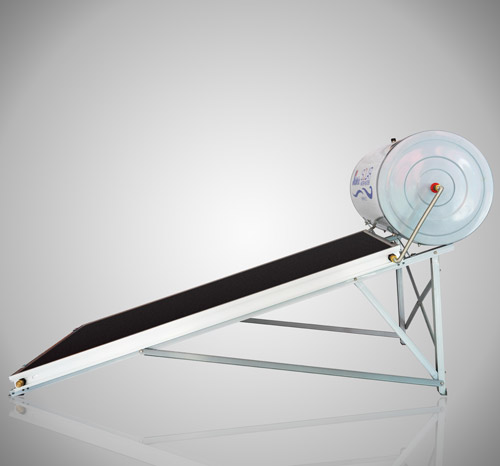

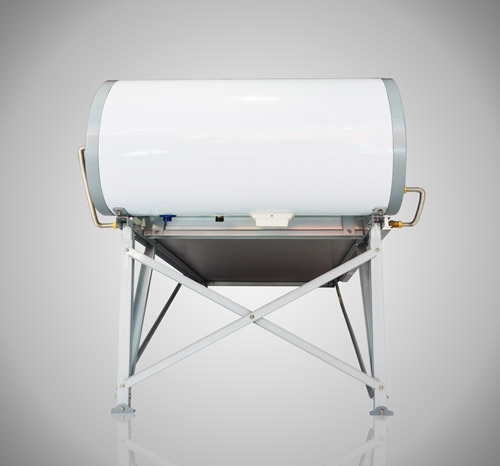

非承压平板太阳能一体机
安装便捷及牢固度相对比真空管型集热管更强，安装更为简洁的同时损耗更小，该机型集热器采用加宽设计，同等容量下水箱集热更快
技术参数
| 技术参数 | ||||
| 水箱 | 型号 | JDL-PGNP150 | JDL-PGNP200 | JDL-PGNP300 |
| 循环种类 | 直接循环 | |||
| 容量 | 150L | 200L | 300L | |
| 外尺寸 | Φ460x1500 | Φ460x200 | Φ460x300 | |
| 外桶材料 | 彩钢镀锌板 | |||
| 内桶材料 | SUS 304 不锈钢/0.5mm | |||
| 工作压力 | 0.05Mpa | |||
| 电加热 | 1.5kw | |||
| 平板集热器 | 型号 | JDL-PG2.0 | JDL-PG2.5 | JDL-PG2.0 |
| 尺寸(mm) | 2000x1000x80 | 2000x1250x80 | 2000x1000x80 | |
| 总面积 | 2.0m2x1pc | 2.5m2x1pc | 2.0m2x2pcs | |
| 吸收层材料 | 铝板 | |||
| 吸收涂层 | 黑格/蓝膜 | |||
| 主管 | 铜/Φ22x0.6Red | |||
| 支管 | 铜/Φ10x0.5Red | |||
| 支管数量 | 7支7 pcs | 9支9 pcs | 7支7pcs | |
| 焊接 | 激光焊接 | |||
| 盖材料 | 低铁布纹钢化 | |||
| 外壳材料 | 阳极氧化铝合金 | |||
| 保温层材料 | 玻璃纤维 | |||
| 排管接头尺寸 | Φ22/3/4" | |||
| 支架 | 材料 | 铝合金/ 彩钢板A | ||
| 类型 | A: 平屋顶 B:斜屋顶 | |||
| 配件 | 循环管材料 | 304不锈钢管（波纹管Φ22mm）/红铜管（Φ19mm） | ||
| 接头 | Φ22mm x G3/4' | |||
| 重量 | 注水前 (kg) | 60 | 70 | 110 |
| 注水后 (kg) | 210 | 270 | 410 | |
